磁環加在哪個位置_磁環的作用
2020-04-24
磁環加在哪個位置
在電子行業當中，相信大家都知道變頻器是一種常見的干擾問題，而且很多做變頻器的客戶會打電話來咨詢，工作不正常怎么解決，有的人就說加“磁環”可以解決此問題，那么到底加裝磁環能不能有效解決干擾問題？磁環加在哪個位置，你清楚嗎？
對于加磁環問題，首先要了解變頻器的輸出入端，還是變頻器內部，或者是變頻器輸出。如果這三個地方都添加變頻器磁環，抗干擾效果會更加明顯。磁環，抗干擾磁環，或者說吸收磁環、鐵氧體磁環，是起濾波作用。加磁環，不是隨便加就可以了，必須要根據EMC抑制頻率點來選擇，同時還要知道磁環的阻抗曲線，兩者相匹配，還有就是磁環的繞線圈數對EMC測試結果也不一樣。
磁環的作用

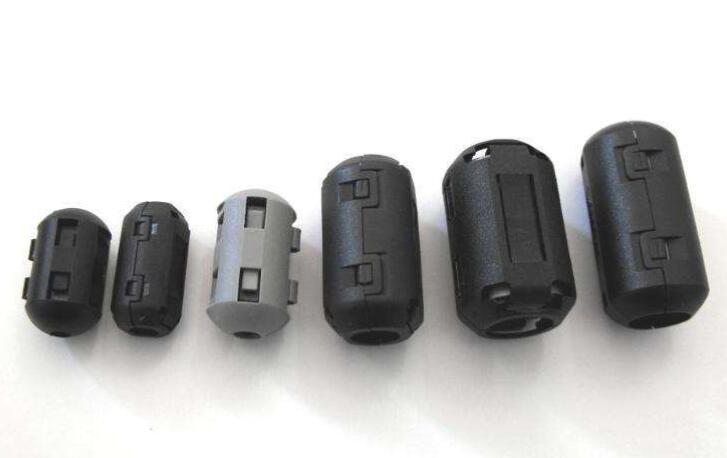

有個別客戶，在選擇USB轉串口線時，奇怪USB端有一根圓柱形的東西，起到什么作用？簡單的說就是磁環，抗干擾磁環，或者說吸收磁環、鐵氧體磁環，是起濾波作用的，濾除高頻雜波的。
為什么要帶抗干擾磁環設計？比如，電腦機箱內的主板、CPU、電源、及IDE數據線都工作于很高的頻率狀態下，所以導致機箱里存在著大量的空間雜散電磁干擾信號，而信號強度也是機箱外的數倍至數十倍！沒有磁環的USB串口線在這個空間內沒有采取屏蔽措施，那么這些USB線就成了很好的天線，接收周圍環境中各種雜亂的高頻信號，而這些信號疊加在本來傳輸的信號上，甚至會改變原來傳輸的有用信號，容易出現問題。
在電子行業當中，相信大家都知道變頻器是一種常見的干擾問題，而且很多做變頻器的客戶會打電話來咨詢，工作不正常怎么解決，有的人就說加“磁環”可以解決此問題，那么到底加裝磁環能不能有效解決干擾問題？磁環加在哪個位置，你清楚嗎？
對于加磁環問題，首先要了解變頻器的輸出入端，還是變頻器內部，或者是變頻器輸出。如果這三個地方都添加變頻器磁環，抗干擾效果會更加明顯。磁環，抗干擾磁環，或者說吸收磁環、鐵氧體磁環，是起濾波作用。加磁環，不是隨便加就可以了，必須要根據EMC抑制頻率點來選擇，同時還要知道磁環的阻抗曲線，兩者相匹配，還有就是磁環的繞線圈數對EMC測試結果也不一樣。
磁環，一般通常是加在輸出端或者盡量靠近干擾源處，不過加磁環一定要視情況而定。
有個別客戶，在選擇USB轉串口線時，奇怪USB端有一根圓柱形的東西，起到什么作用？簡單的說就是磁環，抗干擾磁環，或者說吸收磁環、鐵氧體磁環，是起濾波作用的，濾除高頻雜波的。
為什么要帶抗干擾磁環設計？比如，電腦機箱內的主板、CPU、電源、及IDE數據線都工作于很高的頻率狀態下，所以導致機箱里存在著大量的空間雜散電磁干擾信號，而信號強度也是機箱外的數倍至數十倍！沒有磁環的USB串口線在這個空間內沒有采取屏蔽措施，那么這些USB線就成了很好的天線，接收周圍環境中各種雜亂的高頻信號，而這些信號疊加在本來傳輸的信號上，甚至會改變原來傳輸的有用信號，容易出現問題。
轉載于電子發燒友-來源：網絡整理?作者：網絡整理
